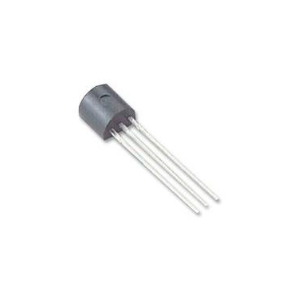

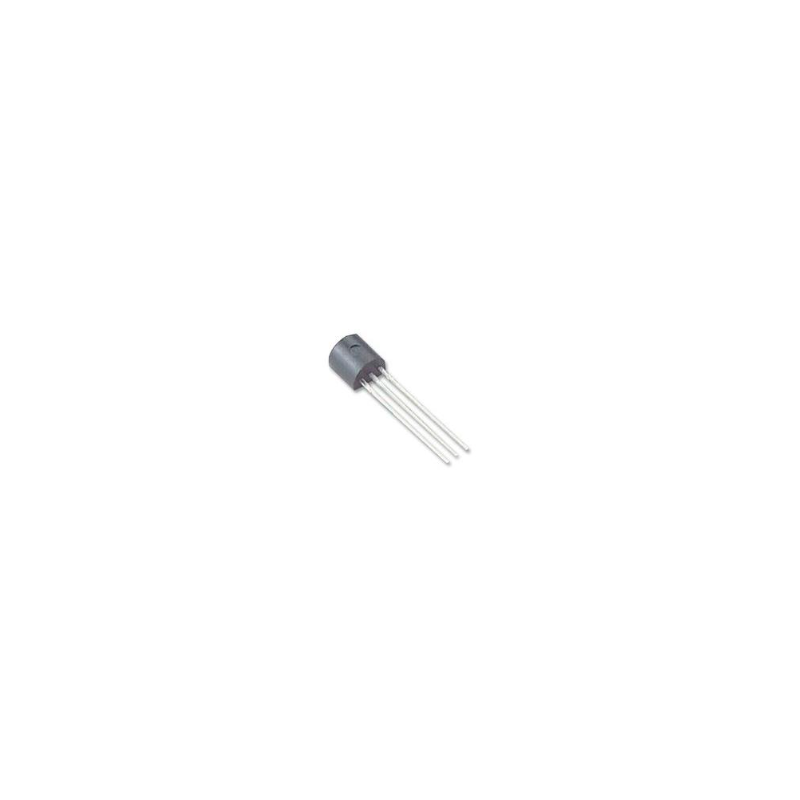

Датчик температуры DS18B20

Цифровой термометр DS18B20 обеспечивает 9-битные 12-битные измерения температуры по Цельсию и имеет функцию сигнализации с энергонезависимыми программируемыми пользователем верхними и нижними точками срабатывания. DS18B20 общается по шине 1-Wire, которая по определению требует только одну линию данных (и заземление) для связи с центральным микропроцессором. Он имеет диапазон рабочих температур от -55 °C до +125 °C и точность до ±0,4 °C в диапазоне от -10 °C до +70 °C. Кроме того, DS18B20 может получать питание непосредственно от линии данных («паразитное питание»), исключая необходимость во внешнем источнике питания. Каждый DS18B20 имеет уникальный 64-битный последовательный код, который позволяет нескольким DS18B20 работать на одной и той же шине 1-Wire. Таким образом, просто использовать один микропроцессор для управления множеством DS18B20, распределенных по большой площади. Приложения, которые могут извлечь выгоду из этой функции, включают в себя HVAC контроль окружающей среды, системы мониторинга температуры внутри зданий, оборудования или машин, а также системы мониторинга и управления процессами.

ОСОБЕННОСТИ

• Интерфейс 1-Wire требует только одного контакта порта для связи
• Каждое устройство имеет уникальный 64-битный последовательный код, хранящийся во встроенном ПЗУ
• Возможность многоточечного подключения упрощает распределенные приложения для измерения температуры
• Не требует внешних компонентов
• Может питаться от линии передачи данных; Источник питания Диапазон составляет от 2,5 В до 5,5 В
• Измеряет температуру от -55 °C до +125 °C (от -67 °F до +257 °F)
• Точность ±0,4 °C от -10 °C до +70 °C
• Разрешение термометра выбирается пользователем от 9 до 12 бит
• Преобразует температуру в 12-битное цифровое слово за 400 мс (макс.)
• Определяемые пользователем энергонезависимые (NV) настройки сигнализации
• Команда поиска сигнализации идентифицирует и адресует устройства, температура которых находится за пределами запрограммированных пределов
• Доступен в 8-контактных корпусах SOJ8 и 3-контактных корпусах TO-92
• Области применения включают термостатические контроллеры, промышленные системы, потребительские товары, термометры или любые термически чувствительные системы
