Кабельный ввод: полное руководство для профессионалов

Кабельный ввод — это устройство, без которого не обходится ни один электротехнический шкаф, распределительный щит, корпус промышленного оборудования или уличная установка. Несмотря на скромные размеры и кажущуюся простоту, кабельный ввод выполняет сразу несколько критически важных функций: герметизирует место входа кабеля, защищает внутреннее пространство от пыли и влаги, фиксирует кабель от вырывания и разгружает натяжение. В поставках для производств и монтажных организаций правильный выбор кабельных вводов напрямую влияет на надёжность и долговечность конечных систем.

В этой статье мы детально разберём, что такое кабельный ввод, как он устроен, и предложим полную классификацию по пяти ключевым признакам: материалу, степени защиты, типу кабеля, конструкции и назначению. Также рассмотрим основные области применения и дадим практические рекомендации по выбору, которые помогут при формировании закупок для вашего предприятия.

Что такое кабельный ввод?

Кабельный ввод (иначе — кабель-ввод, кабельный сальник, гермоввод, кабельный фитинг) — это узел, предназначенный для ввода одного или нескольких электрических кабелей в корпус оборудования с обеспечением герметичности, механической фиксации и защиты от внешних воздействий.

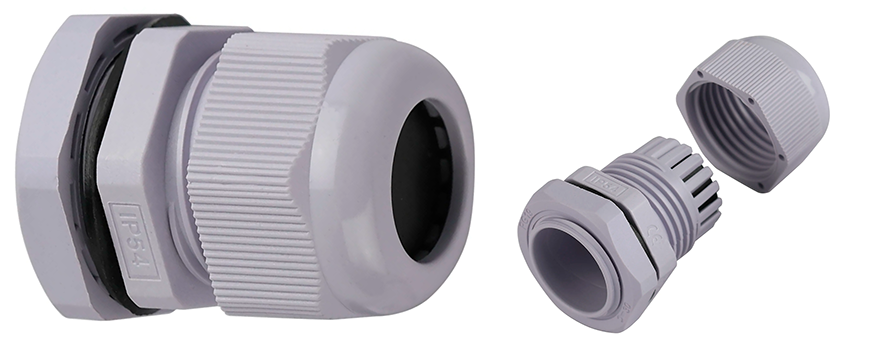

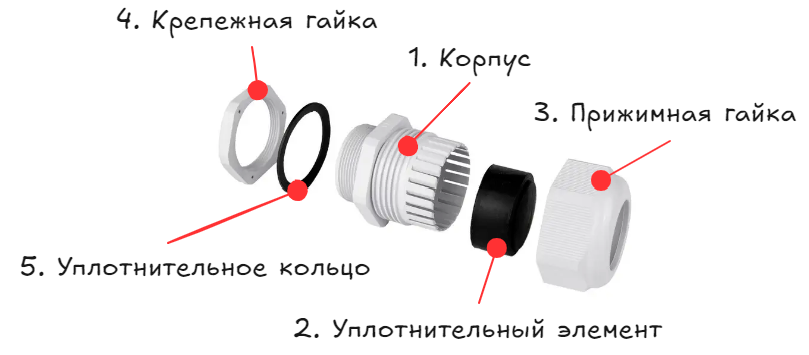

Конструктивно кабельный ввод состоит из следующих элементов (на примере распространенного кабельного ввода М серии):

• 1. Корпус — несущая деталь, обычно цилиндрической формы, с наружной или внутренней резьбой. Изготавливается из пластика (полиамид, нейлон) или металла (латунь, нержавеющая сталь). На корпусе имеются две резьбовые части: одна резьбовая часть — служит для установки в отверстие корпуса оборудования. Наиболее распространены метрическая резьба (M), резьба PG и дюймовая коническая NPT; вторая резьбовая часть - служит для накручивания прижимной гайки, которая фиксирует кабель внутри корпуса.
• 2. Уплотнительный элемент — эластичная втулка из резины, силикона, термопластичного эластомера (TPE) или неопрена. При затяжке она обжимает внешнюю оболочку кабеля и создает герметичность между внешней оболочкой кабеля и внутренним корпусом кабельного ввода.
• 3. Прижимная гайка — накручивается на корпус и сжимает уплотнитель. От усилия затяжки зависит степень герметичности и надёжность фиксации.
• 4. Фиксирующая гайка— используется для фиксации и удержания кабельного ввода в отверстии оборудования (корпуса, щита, шкафа и пр.).
• 5. Уплотнительное кольцо — предназначено для обеспечения герметичности и защиты от влаги и пыли в месте ввода кабеля, между корпусом оборудования и внешним корпусом кабельного ввода.

Принцип действия: при закручивании прижимной гайки (№3) уплотнительный элемент (№2) деформируется и плотно обжимает кабель по всей окружности. Одновременно корпус (№1) ввода с помощью контргайки (№4) или резьбового соединения фиксируется в стенке оборудования. В результате создаётся герметичное и механически устойчивое соединение.

Теперь перейдём к главному — систематизированной классификации кабельных вводов, которая поможет вам ориентироваться в ассортименте при формировании закупки.

1. Классификация кабельных вводов по материалу

Материал корпуса кабельного ввода — это первый и самый заметный критерий различия. Он определяет механическую прочность, устойчивость к агрессивным средам, коррозии, температурным колебаниям, а также стоимость изделия.

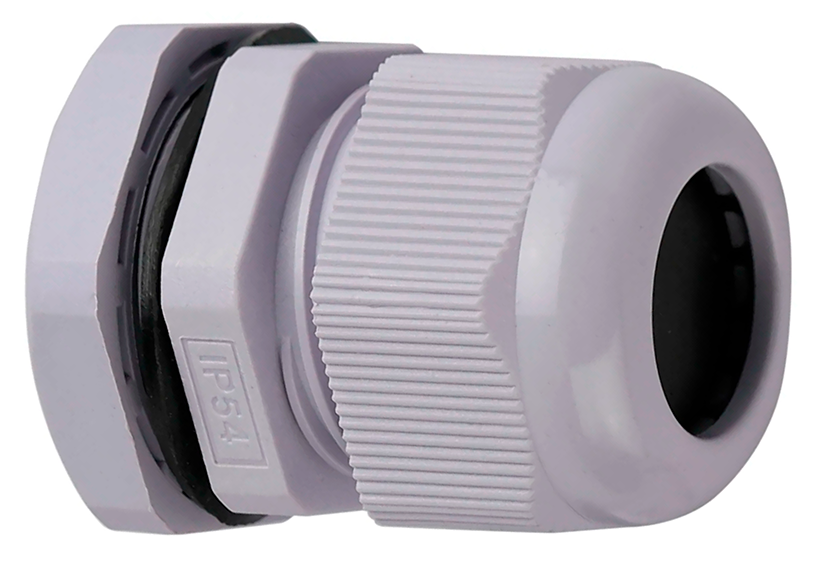

1.1. Пластиковые кабельные вводы (полиамид, нейлон, PA6, PA6.6)

Самый массовый и универсальный тип. Полиамидные вводы составляют порядка 70% рынка благодаря оптимальному соотношению цены и характеристик.

Основные свойства:

• устойчивость к влаге и большинству слабых химических веществ;
• полная стойкость к коррозии (не ржавеют);
• малый вес — важный фактор для больших щитов;
• диэлектрические свойства — не проводят ток;
• рабочий диапазон температур: от –40°C до +120°C (в зависимости от модификации);
• стандартный цвет — чёрный (UV-стабилизированный) и серый (RAL 7035).

Применение: распределительные щиты, шкафы автоматики, серверные стойки, системы безопасности, бытовая техника, любое оборудование внутри помещений.

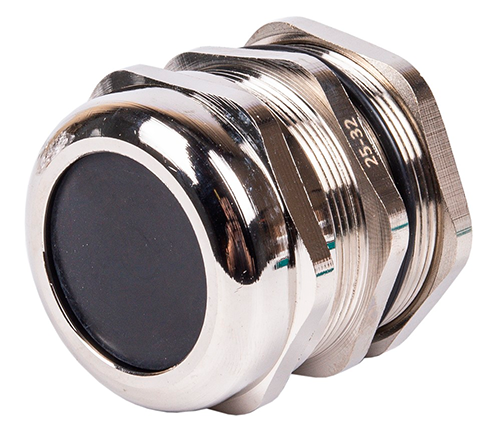

1.2. Латунные кабельные вводы (никелированные, хромированные)

Латунные вводы — выбор для тяжёлых условий эксплуатации. Чистая латунь подвержена коррозии, поэтому практически все изделия имеют гальваническое покрытие: никель или хром.

Основные свойства:

• высокая механическая прочность — выдерживают удары и вибрации;
• устойчивость к маслу, бензину, смазкам;
• никелевое покрытие защищает от коррозии в атмосферных условиях;
• температурный диапазон: от –60°C до +200°C;
• электропроводность — требуется заземление, если ввод устанавливается на металлический корпус.

Применение: наружные установки, промышленные станки, насосы, компрессоры, транспорт (железные дороги, суда), нефтегазовая отрасль, взрывоопасные зоны (во взрывозащищённом исполнении).

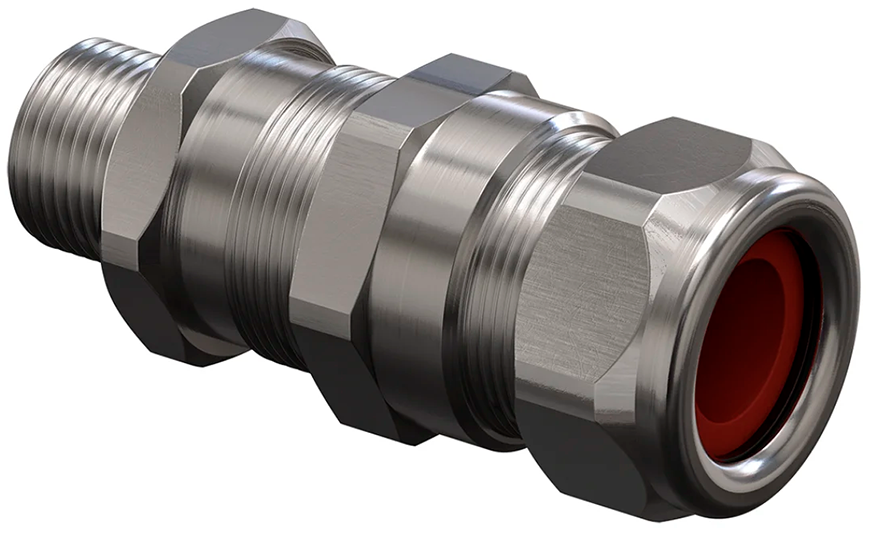

1.3. Нержавеющая сталь (AISI 304, AISI 316, AISI 316L)

Вводы из нержавейки — максимальный уровень защиты. Используются там, где латунь или пластик неприменимы.

Основные свойства:

• абсолютная коррозионная стойкость, включая морскую воду и химически агрессивные среды (кислоты, щёлочи, хлор);
• высочайшая механическая прочность;
• подходят для пищевой, фармацевтической, химической промышленности;
• AISI 316L — особо стойкая к точечной коррозии и хлоридам.

Применение: химические заводы, фармацевтика, пищевые производства, очистные сооружения, морские платформы, оборудование для критической инфраструктуры.

1.4. Специальные материалы

В узкоспециализированных областях применяются:

• Жаростойкие полимеры (до +250°C) — для печей, сушильных шкафов, литейного производства.
• Стеклонаполненный полиамид — повышенная механическая прочность при сохранении диэлектрических свойств.
• Силиконовые уплотнения (вместо стандартной резины) — для экстремально низких и высоких температур, а также для медицинского оборудования.

2. Классификация по степени защиты (IP)

Степень защиты IP (Ingress Protection) — это международный стандарт IEC 60529 (ГОСТ 14254–2015). Первая цифра обозначает защиту от твёрдых частиц (пыли), вторая — от воды. Для кабельных вводов правильное понимание IP критически важно: именно в месте ввода кабеля герметичность корпуса наиболее уязвима.

2.1. Какой IP для чего выбирать

IP54 — минимальный достаточный уровень для большинства щитов внутри помещений. Защищает от пыли и случайных брызг. Подходит для сухих и умеренно влажных цехов, офисов, жилых зданий.

IP65 — самый востребованный класс для промышленности и улицы. Полная пыленепроницаемость плюс устойчивость к дождю, мойке, струям воды. Стандарт для наружных щитов, зарядных станций, систем видеонаблюдения.

IP66 — усиленная защита от струй. Выдерживает прямое попадание из шланга. Используется на стройплощадках, в моечных установках, на животноводческих фермах.

IP67 — для оборудования, которое может кратковременно оказаться под водой: колодцы, прибрежные зоны, тоннели, ливневые системы.

IP68 — подводные кабельные вводы. Применяются в насосах, аквариумах, фонтанах, подводных камерах, судовом оборудовании.

IP69K — специальный класс для пищевых и фармацевтических производств, где требуется частая мойка паром под высоким давлением (до 100 бар, +80°C).

2.2. Важные нюансы при закупке

• Заявленный IP достигается только при правильном монтаже. Если кабель подобран не по диаметру или гайка недотянута — защиты нет.
• Степень защиты кабельного ввода не может быть выше, чем у корпуса, в который он установлен. Бессмысленно ставить IP67 ввод в корпус IP54.
• При заказе обратите внимание на сертификаты. Некоторые дешёвые вводы с маркировкой IP68 на поверку оказываются IP65.

3. Классификация по типу кабеля

Кабели бывают разной формы, с разными оболочками и конструкцией. Кабельный ввод должен соответствовать типу кабеля, иначе герметизация будет неполной или фиксация ненадёжной.

3.1. Для круглых кабелей

Самый распространённый вариант. Уплотнительная втулка имеет круглое центральное отверстие. При затяжке гайки втулка равномерно сжимается вокруг кабеля.

Подходит для:

• силовых кабелей (ВВГ, КГ, NYY);
• контрольных кабелей;
• кабелей управления и связи.

Диапазоны обжима: производители указывают минимальный и максимальный внешний диаметр. Например, ввод M20 может обжимать кабели от 6 до 12 мм. Нельзя использовать кабель тоньше или толще указанного диапазона.

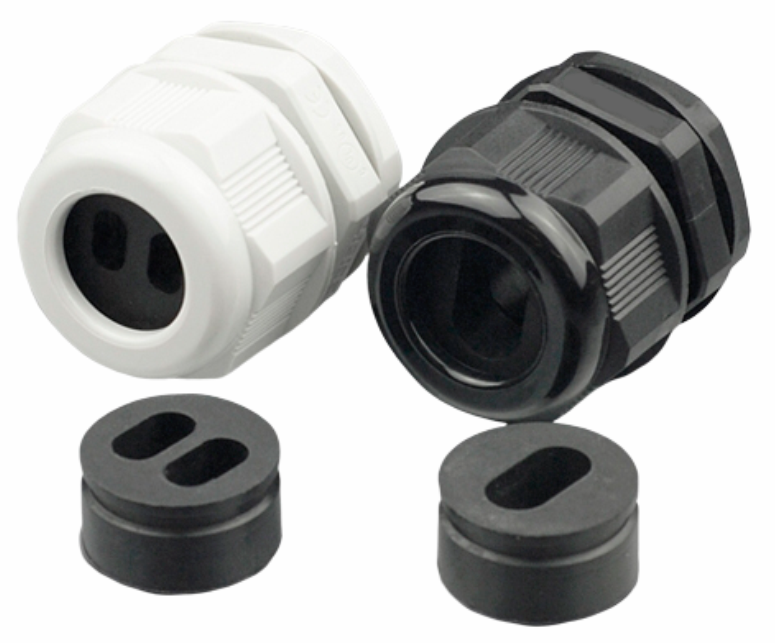

3.2. Для плоских (ленточных) кабелей

Плоские кабели распространены в лифтовом хозяйстве, осветительных системах (LED-ленты), в гибких соединительных линиях. Стандартный круглый уплотнитель не обеспечит герметичности.

Особенности конструкции:

• уплотнитель имеет щелевидное или овальное отверстие;
• часто применяется двухступенчатое обжатие;
• некоторые модели имеют поворотный механизм для ориентации плоского кабеля.

Применение: лифты, подъёмники, светодиодные системы, мобильные установки.

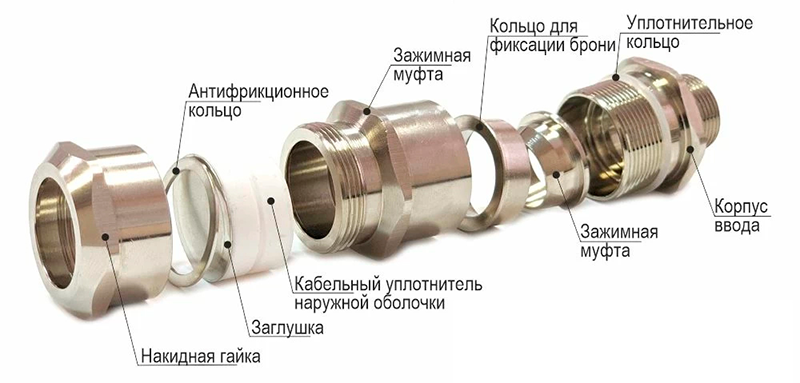

3.3. Для бронированных кабелей

Бронированные кабели (например, ВБбШв, АВБбШв) имеют стальную или алюминиевую броню между внутренней и внешней оболочками. Простой ввод здесь не подойдёт.

Что нужно специальному вводу:

• возможность фиксации брони (обычно через специальные зажимные кольца или конусы);
• часто — гнездо для заземления брони (заземляющий хомут или винт);
• усиленная конструкция корпуса.

Область применения: энергетика, подстанции, промышленные объекты, где требуется повышенная механическая защита кабеля.

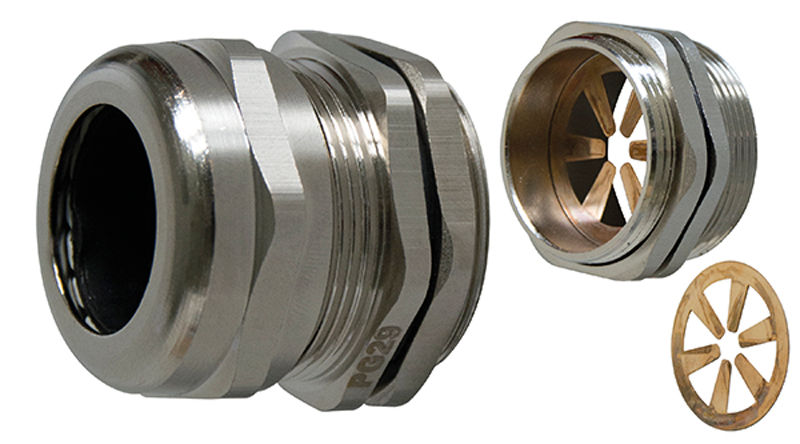

3.4. Для экранированных кабелей (EMC-вводы)

Экранированные кабели применяются для защиты сигнала от электромагнитных помех (EMI). При вводе такого кабеля в металлический корпус необходимо обеспечить надёжный электрический контакт экрана с корпусом оборудования.

Конструкция EMC-ввода:

• металлический корпус (латунь, никелированная латунь);
• специальный контактный элемент (обычно пружинная шайба или контактные ламели), который прорезает внешнюю изоляцию и касается экрана;
• гайка для прижима экрана.

Применение: серверное оборудование, измерительные приборы, системы управления, ВЧ-устройства, медицинская техника.

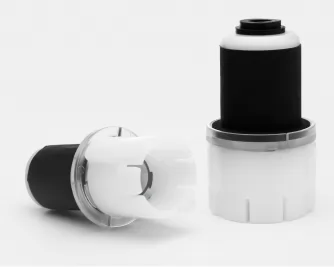

3.5. Для коаксиальных и оптоволоконных кабелей

Особый тип кабельных вводов для тонких и чувствительных линий. Отличаются деликатным обжатием без повреждения центральной жилы или волокна. Часто поставляются с силиконовыми или износостойкими уплотнителями.

4. Классификация по конструкции и назначению

Здесь классификация идёт не по материалу или кабелю, а по тому, какую дополнительную задачу решает ввод.

4.1. Стандартные прямые вводы

Классика. Это большинство изделий, описанных выше. Корпус прямой, резьба с одной стороны (для установки в корпус), с другой — прижимная гайка. Просто, надёжно, дёшево. Доля в поставках — около 85%.

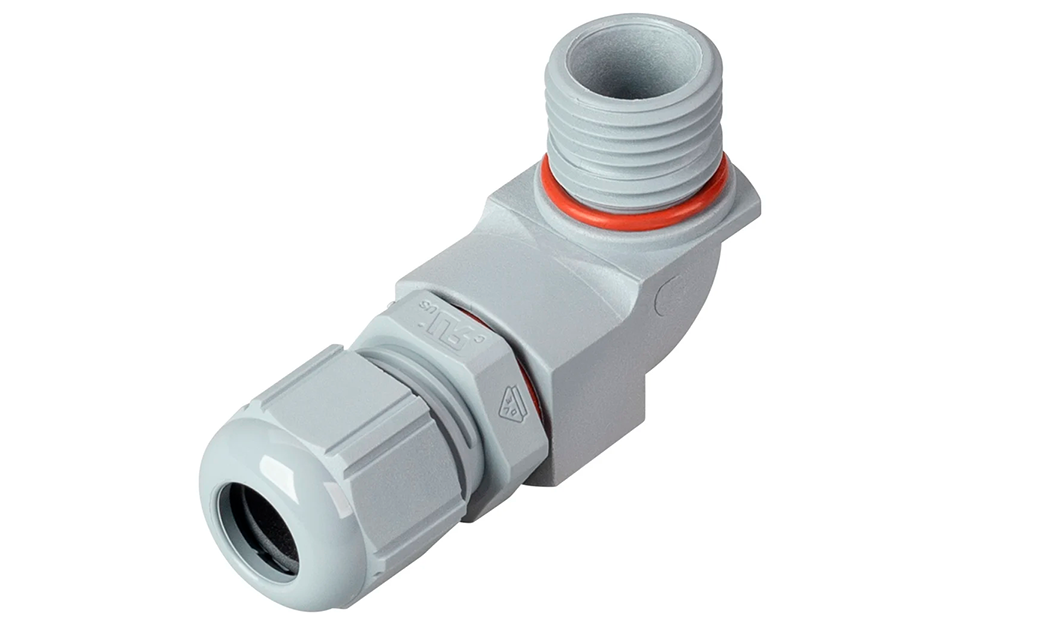

4.2. Угловые кабельные вводы (90°)

Применяются там, где пространство за корпусом ограничено или кабель должен сразу изменить направление, чтобы не создавать критический изгиб.

Преимущества:

• снижается нагрузка на изгиб кабеля;
• уменьшается требуемая глубина шкафа;
• облегчается прокладка жгутов.

Минус: дороже прямых аналогов на 30–50%.

Применение: малогабаритные шкафы, станки, транспортные средства, робототехника.

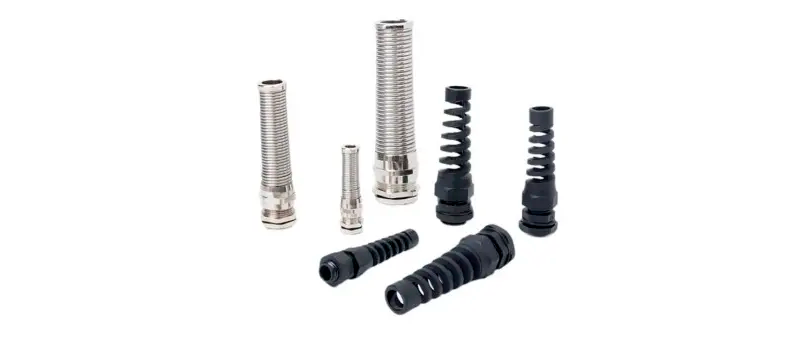

4.3. Вводы с разгрузкой натяжения

Стандартный ввод уже фиксирует кабель, но если предполагаются сильные рывки или вибрации (краны, лифты, подвижной состав), нужна усиленная разгрузка.

Конструктивные особенности:

• удлинённая прижимная часть;
• дополнительные зажимные элементы (конусные или винтовые);
• часто — металлический корпус.

Надёжность фиксации измеряется в ньютонах (например, фиксация до 200 Н). При закупке важно назвать это значение.

4.4. Взрывозащищённые кабельные вводы (Ex)

Для работы во взрывоопасных зонах (газ, пар, пыль). Требуют обязательной сертификации и маркировки Ex (Ex e — повышенная защита, Ex d — взрывонепроницаемая оболочка).

Особенности:

• сверхпрочный корпус (обычно латунь с покрытием);
• специальные уплотнения;
• наличие сертификата соответствия требованиям ТР ТС 012/2011.

Применение: АЗС, нефтебазы, химические заводы, зернохранилища, шахты, мукомольные производства.

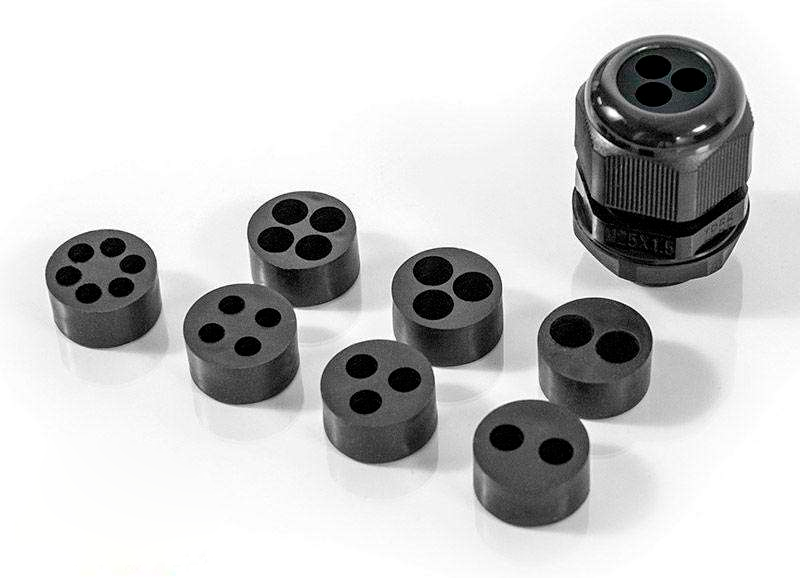

4.5. Многокабельные вводы (один корпус — несколько кабелей)

Используются, когда в одной точке корпуса нужно ввести 2, 3, 4 или более кабелей малого диаметра. Экономит место и время монтажа.

Конструкция: общий корпус с большой резьбой (например, M40 или M50), а внутри — резиновый блок с несколькими отверстиями. Или разборная конструкция с отдельными каналами.

Применение: щиты автоматики (много сигнальных кабелей), контрольные панели, измерительные системы.

4.6. Быстромонтируемые вводы (push-in, качающиеся)

Инновационные решения для ускорения монтажа. Уплотнитель сжимается не вращением гайки, а нажатием рычага или защёлки. Преимущество: монтаж в 3–5 раз быстрее. Минус: цена выше в 2–3 раза.

Пока редки на массовом рынке.

5. Области применения кабельных вводов

5.1. Электрощитовое оборудование

Распределительные щиты (ВРУ, ГРЩ), этажные щитки, шкафы учёта. Кабельные вводы используются для ввода питающих кабелей в щит и для выхода линий на потребителей. Предпочтительны пластиковые вводы IP54–IP65. Спрос стабильный, большими объёмами.

5.2. Промышленная автоматизация (АСУ ТП)

Шкафы управления станками, конвейерные линии, роботизированные комплексы. Здесь важны вибростойкость, защита от масла и широкий диапазон температур. Часто нужны EMC-вводы и угловые конструкции. Покупают проектные и монтажные организации.

5.3. Энергетика и распределительные сети

Трансформаторные подстанции (ТП), распределительные пункты (РП), кабельные линии. Требуются вводы под бронированные кабели, с возможностью заземления брони. Степень защиты IP65–IP67. Металлические корпуса (латунь, нержавейка).

5.4. Наружные и уличные установки

Уличное освещение, светодиодные экраны, зарядные станции для электромобилей, системы «Умный город» (камеры, датчики, точки доступа Wi-Fi). Обязательна стойкость к УФ-излучению (чёрный пластик или металл). IP65 — минимум. Часто нужны IP67.

5.5. Транспорт

Железная дорога (релейные шкафы, светофоры), городской электротранспорт, морские и речные суда. Вибрации, перепады температур, влажность, солевой туман (для моря). Преимущественно латунные или из нержавейки, с высокой вибростойкостью.

5.6. Связь и телекоммуникации

Серверные стойки, базовые станции сотовой связи, узлы связи, кабельные колодцы. Здесь часто применяются многокабельные вводы для большого количества слаботочных кабелей и EMC-вводы для экранированных линий.

5.7. Пищевая и фармацевтическая промышленность

Оборудование для переработки, фасовки, стерилизации, лаборатории. Требования: IP69K, нержавеющая сталь AISI 316L, гладкие поверхности без укрытий для грязи. Возможность частой мойки паром и химическими средствами.

6. Как выбрать кабельный ввод? (практические рекомендации для покупателя)

Предлагаем следующий алгоритм при выборе кабельного ввода:

Шаг 1. Определите внешний диаметр кабеля
Измерьте штангенциркулем или посмотрите в спецификации кабеля. Диаметр должен попадать в диапазон обжима ввода, указанный производителем. Никогда не покупайте ввод «на глаз». Запас по диаметру не должен превышать 10–15%.

Шаг 2. Выберите материал корпуса
— Помещение, щит, сухо → пластик (дешевле, легче, диэлектрик).
— Улица, вибрации, масло → латунь (никелированная).
— Агрессивная химия, вода, пища → нержавейка AISI 316L.

Шаг 3. Определите необходимую степень защиты IP
— Внутри сухого помещения → IP54.
— Внутри влажного цеха, на улице под навесом → IP65.
— Под прямым дождём, мойка → IP66.
— Может затопить (колодец, приямок) → IP67.
— Постоянно в воде, под землёй → IP68.
— Мойка паром → IP69K.

Шаг 4. Уточните тип кабеля
— Круглый обычный → стандартный ввод.
— Плоский → специальный уплотнитель.
— Бронированный → ввод с фиксацией брони.
— Экранированный → EMC-ввод (металлический).
— Несколько тонких кабелей в одной точке → многокабельный ввод.

Шаг 5. Проверьте резьбу
Самые частые ошибки:
— Метрическая резьба M — стандарт (M12, M16, M20, M25, M32, M40, M50, M63). Наиболее распространена.
— Резьба PG (трубная резьба) — старая, но ещё встречается (PG7, PG9, PG11, PG13.5, PG16, PG21, PG29, PG36, PG42, PG48).
— Дюймовая NPT — в оборудовании из США.
Правило: на корпусе оборудования (щите) уже есть отверстие с резьбой. Ввод должен иметь такую же резьбу. Если без резьбы — используйте ввод с контргайкой под гладкое отверстие.

Шаг 6. Учтите дополнительные условия
— Электромагнитная совместимость → нужен EMC-ввод с контактом.
— Взрывоопасная зона → взрывозащищённый ввод с сертификатом Ex.
— Высокая температура → металлический корпус и силиконовый уплотнитель.
— Необходимость быстрого монтажа → рассмотрите вводы push-in.

Шаг 7. Проверьте совместимость с корпусом
Толщина стенки корпуса не должна превышать длину резьбовой части ввода. Для тонких стенок используйте ввод с короткой резьбой или контргайку. Для очень толстых (например, литые корпуса) — вводы с удлинённой резьбой.

Заключение:

Кабельный ввод — это ответственный элемент, от которого зависит герметичность, безопасность и срок службы электротехнического оборудования.
