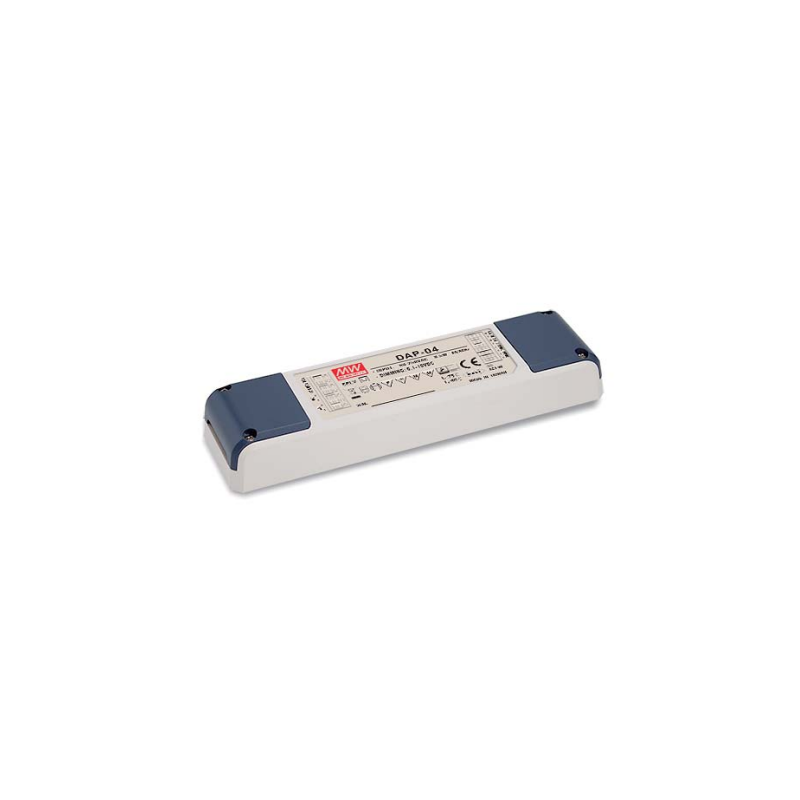

Источник питания DAP-04

*Реальное изображение товара может отличаться

Артикул

83395

Производитель

MEAN WELL

Работаем только с юридическими лицами и ИП

Минимальный заказ - 40 руб.

Цены и наличие

Напишите нам

В сравнение

---

Документация

Сертификат соответствия ЕАЭС № RU Д-CN.ПФ02.В.01727/19

преобразователь сигнала DALI в ШИМ-сигнал

Компания Mean Well приступила к производству устройства DAP-04, преобразователя сигнала по DALI-протоколу (Digital Addressable Lighting Interface) в ШИМ-сигнал. Благодаря ему стало возможным управление всеми драйверами светодиодов Mean Well, имеющими вход для димминга «3 в 1», при помощи DALI-контроллера.

Устройство DAP-04 позволяет подавать на вход сигнал не только от DALI-контроллера, но и сигнал димминга кнопкой (см. рисунок), преобразовывая его в ШИМ-сигнал, который формируется исходя из длительности нажатия на кнопку. DAP-04 имеет на выходе 4 независимых канала, через которые можно управлять диммингом до 80 драйверов светодиодов Mean Well, по 20 на канал.

Диапазон входного напряжения для DAP-04 – 90…305 В AC, потребление составляет <0,5 Вт, диапазон рабочей температуры – -30…+60°С. Такие параметры позволяют использовать преобразователь в закрытых системах, а пластиковый корпус и класс изоляции II обеспечивают защиту пользователя от поражения электрическим током. Подключение к входным и выходным контактам осуществляется посредством зажимов, что делает присоединение проводов более удобным, чем в случае с винтовыми клеммами.

Преобразователь DAP-04 найдет применение в бытовом, офисном, декоративном освещении и в других случаях, где используется DALI-димминг.

Технические характеристики:

• Входное напряжение: 90…305 В AC
• Преобразование сигнала DALI в ШИМ-сигнал
• Подключение кнопки-диммера
• 4 независимых выходных канала
• Возможность выбора активного уровня ШИМ: высокий или низкий
• Диапазон диммирования: 1…100%
• Класс изоляции: Class II (без входа земли)
• Потребление: <0,5 Вт
• Встроенное реле для включения/отключения драйвера светодиода
• Корпус из несгораемого материала по UL 94V-0 с защитой IP20
• Рабочая температура: -30…+60°С

Стандартные функции:

• Соответствие требованиям стандарта DALI: IEC62386-101, 102, 207
• Сертификаты: EN61347-1, EN61347-2-11, EN61058-1

Информация для заказа
