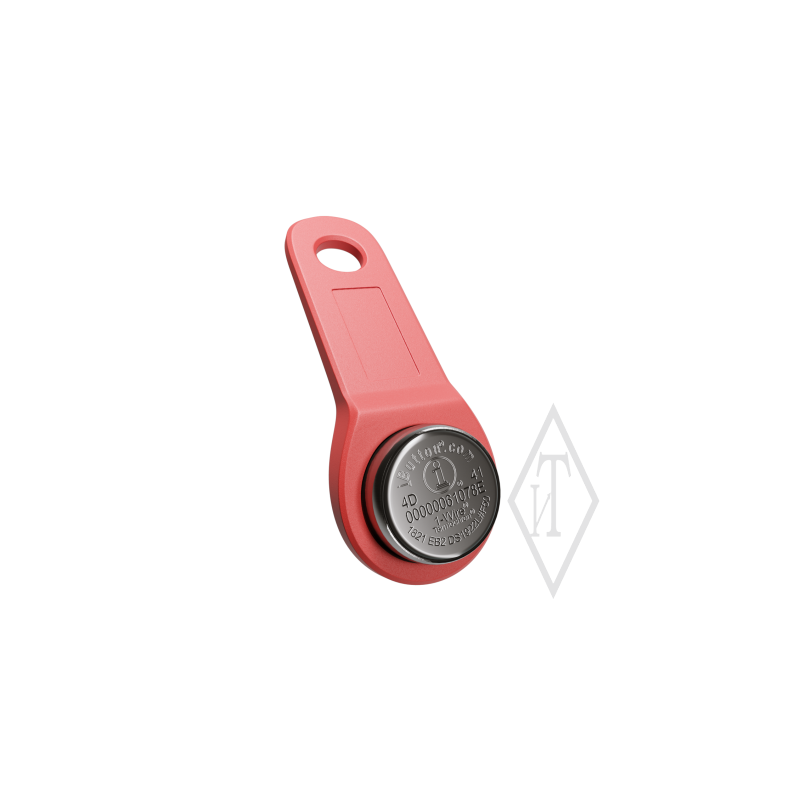

TR-2L ( DS1922L-F5 ) Регистратор температуры

Регистратор температуры (логгер температуры или терморегистратор) TR-2L является автономным прибором, который после задания установочных значений измеряет температуру окружающего воздуха с заданной пользователем периодичностью, сохраняя данные во внутренней памяти с привязкой к реальному времени. Выполнен на основе комплектующего DS1922L#F5. Прибор в своем составе имеет высокоэкономичный микроконтроллер, датчик температуры, литиевую батарею и буферную память. Компоненты регистратора размещены в небольшом герметичном виброустойчивом дисковом корпусе из «пищевой» нержавеющей стали. Встроенный элемент питания рассчитан на продолжительную работу - до 8 лет* или до 700 тыс. измерений*.

Регистратор температуры TR-2L внесен в Государственные реестры средств измерений Российской Федерации, Республик Казахстан, Узбекистан и Беларусь в составе комплексов регистраторов температуры и относительной влажности серии TR. Установленный межповерочный интервал (МПИ) составляет 4 года. Так же на комплексы регистраторов серии TR получен сертификат соответствия EAЭC: Серия RU №0132036.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Нормируемый параметр	Минимум	Максимум
Диапазон измерений температуры, °С	-40	+85
Разрешающая способность преобразователя, °С	0,0625 (1/16)	0,5 (1/2)
Пределы допускаемой абсолютной погрешности при измерении температуры, °C: в диапазоне (-40… -10) в диапазоне (-10… +65) в диапазоне (+65… +85)		± 0,6 ± 0,5 ± 0,9
Задаваемый интервал между измерениями	1 мин	273 часа
Возможность задержки старта	От 1 минуты до 8 лет. Настройка по календарю
Объем памяти, количество измерений	до 8192
Ресурс (средний):	до 8 лет* или до 700 тыс. измерений*
Габаритные размеры регистратора, мм	Диаметр – 17,3; Толщина – не более 6
Масса регистратора, г	3,3



*) при частоте измерений - не чаще 1 измерения в 10 мин и при температуре эксплуатации не выше 40°



Внесен в реестры СИ  России, Узбекистана, Казахстана, Беларуси

Межповерочный интервал (МПИ) 4 года

До 8 лет  непрерывной работы от элемента питания

Применяется в Online системах мониторинга микроклимата

Встроенный генератор PDF отчетов (в TRKO и Термохрон Аудитор)

Для защиты от воздействия повышенной влажности, внешнего давления или при измерениях в жидкостях необходимо использовать защитные оболочки, например, капсулу «Thermochron Protector». Она выполнена из пищевой нержавеющей стали, позволяет установку одного регистратора и способна выдержать внешнее избыточное давление до 100 атм. (длительностью не более 24 часов).

1.                  Благодаря небольшим габаритам, автономности и продолжительной работе от встроенного элемента питания прибор имеет широкий спектр применения – может применяться при производстве, хранении и транспортировке лекарственных средств и продуктов питания, в качестве терморегистратора для контроля "холодовой цепи" при хранении и транспортировке иммунобиологических препаратов, в инкубаторах, при научных исследованиях окружающей среды;

2.                  В качестве средств измерений (датчиков) в проводных (подключение к линии через специальные адаптеры), или в беспроводных автоматизированных online системах мониторинга микроклимата ГИГРОТЕРМОН, обеспечивая повышенную надежность измерений и дополнительную защиту журнальных данных от потери за счет полной автономности и наличия встроенной памяти.

3.                  В качестве средств измерений при температурном картировании помещений. Полученные с регистраторов данные могут быть моментально обработаны при помощи специально разработанного программного обеспечения HeatMap Builder. Программа объединяет данные из множества файлов в один (XLSX или CSV), производит необходимые расчёты, определяет риски, строит графики и температурные карты. Благодаря автоматизации температурного картирования с HeatMap Builder специалисту остается только перенести полученные результаты в шаблон отчёта, проанализировать и сформулировать выводы, и – отчет готов!

РАБОТА

Для начала работы регистратора необходимо произвести запуск миссии измерений, используя комплекс обслуживания TRKO с программным обеспечением TR‑Complex или портативный малогабаритный прибор «Термохрон Аудитор» с встроенным USB разъемом и генератором PDF отчетов (передает данные и отчеты на ПК без установки специального программного обеспечения). В процессе настройки параметров запуска синхронизируются встроенные часы, устанавливаются аварийные границы (пороги), частота измерений, время запуска миссии (первого замера).



Комплекс TRKO (для ПК) с программным обеспечением TR‑Complex

Портативный прибор Thermochron Auditor



Возможны два варианта настройки работы буфера памяти прибора – однократный и кольцевой. Выбор различной дискретности записи измеренных данных влияет на общее максимальное количество записей в буферную память:

• При однократном варианте, регистратор прекращает производить замеры после заполнения буфера памяти.

• Кольцевой вариант позволяет производить замеры и после заполнения буфера памяти, но при этом в памяти сохраняются только последние данные по измерениям.



В приборе реализована возможность настройки задержки старта нового цикла измерений, чтобы он запустился (произвел первое измерение) в точно назначенную дату и время.

Для группового переноса в среду MS Excel и объединения данных, полученных с множества регистраторов может применяться упрощенная, бесплатная версия Lite программы HeatMap Builder.
