Модуль BQTESLA150LP

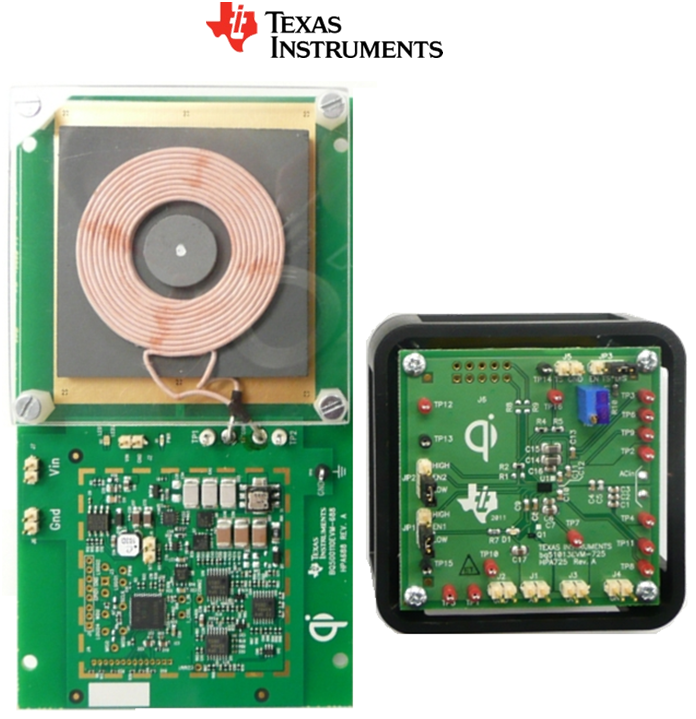

Изображение BQTESLA150LP
*Реальное изображение товара может отличаться

оценочный набор для демонстрации возможностей новейшего чипсета компании Texas Instruments для беспроводной передачи электроэнергии и разработки приложений для бесконтактной зарядки и питания портативных устройств.

Тип
Электронные модули

Это высокотехнологичное, полностью завершенное и простое в использовании решение, в состав которого входит одноканальный трансмиттер под управлением интеллектуального устройства bq500110, приемник с преобразователем напряжения 5 В и управления зарядом батареи на базе чипа bq51013. Чипсет bq51013 соответствует требованиям стандарта Qi Консорциума беспроводной энергетики, который гарантирует функциональную совместимость различных зарядных панелей и портативных электронных устройств.

Набор состоит из двух модулей: модуль трансмиттера bq500110EVM-688 и модуль приемника bq51013EVM-725.

Для питания трансмиттера необходим внешний источник постоянного напряжения 19 В.

Отличительные особенности:

  • модуль трансмиттера на базе bq500110:
  • устройство интеллектуального управления трансмиттером для беспроводной передачи электроэнергии;
  • ядро ARM-7;
  • встроенная Flash-память данных с системой корректировок ошибок;
  • интерфейс JTAG для отладки;
  • соответствует спецификациям стандарта Qi 1.0;
  • модуль приемника и источника питания:
  • микросхема преобразователя напряжения, управления питанием и зарядом bq51013;
  • высоко интегрированная и эффективная микросхема приемника для беспроводной зарядки объединяет в одном устройстве мостовой синхронный выпрямитель, стабилизатор напряжения и управление беспроводной зарядкой;
  • корпус WCSP размером 1,9 × 3 мм позволяет с легкостью интегрировать его в устройство, практически не влияя на его габариты. Площадь, занимаемая на печатной плате устройства, по сравнению с приемником первого поколения bqTESLA100LP уменьшилась на 80 процентов;
  • встроенная защита от перегрузок по напряжению и току, а также от перегрева обеспечивает надежную и безопасную работу системы;
  • входное напряжение до 30 В;
  • регулируемое выходное напряжение 5 В, выходной ток до 1,5 А;
  • схемы защиты;
  • встроенный LDO регулятор 3,3 В для непосредственного питания микроконтроллера;
  • схема плавного пуска;
  • индикаторы статуса;
  • не требуется дополнительная разработка ПО.

Комплектация:

  1. Модуль трансмиттера (bq500110EVM-688);
  2. Модуль ресивера (bq51013EVM-725);
  3. Катушки индуктивности.
