Реле HJQ-15F-12VDC-S-Z

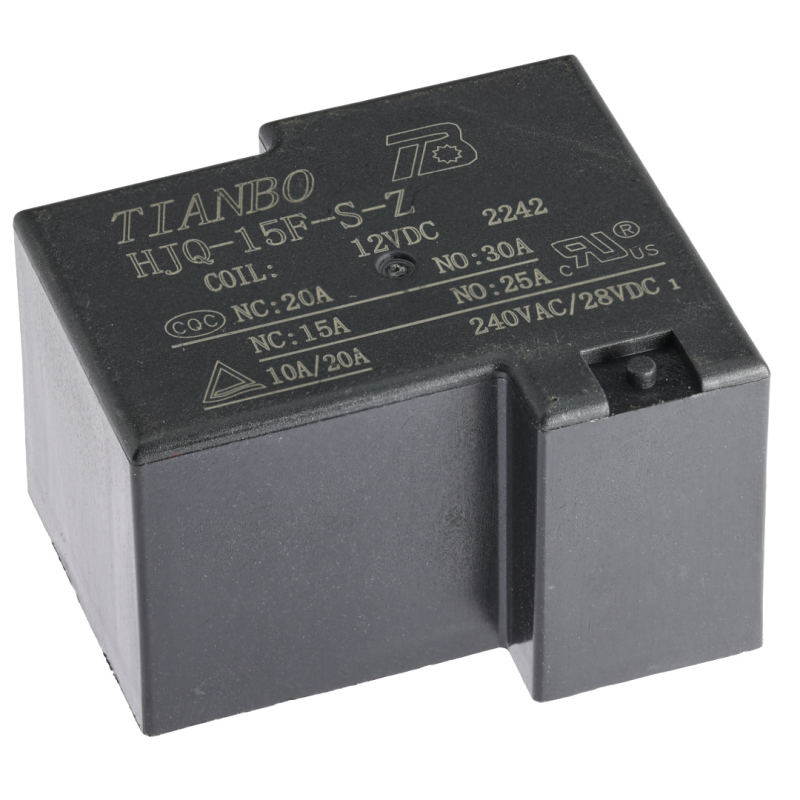

Изображение HJQ-15F-12VDC-S-Z

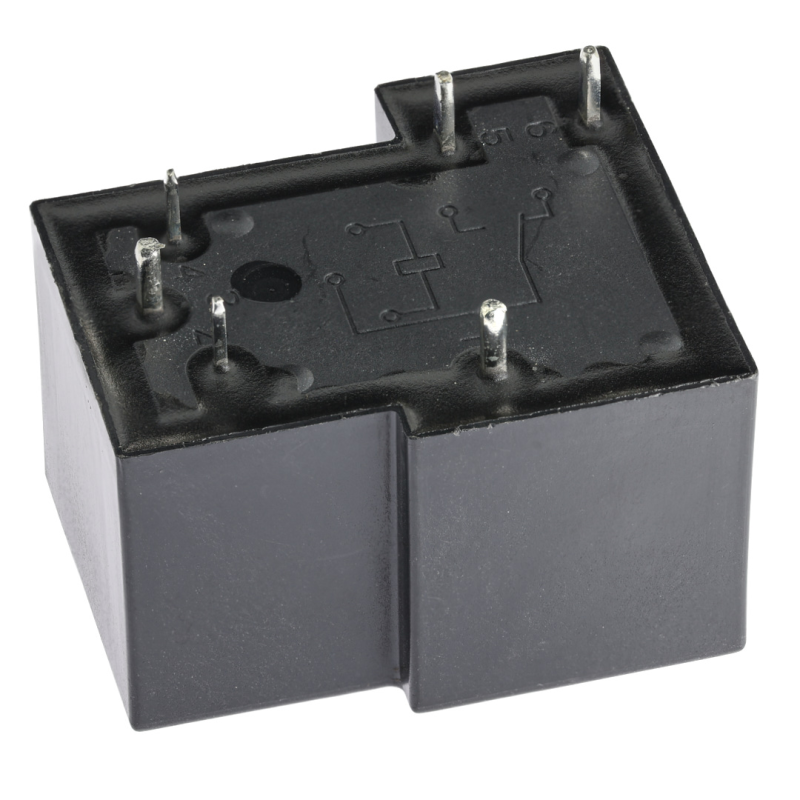

доп. изображение HJQ-15F-12VDC-S-Z
Схема HJQ-15F-12VDC-S-Z
*Реальное изображение товара может отличаться
Артикул
1012
Производитель
Tianbo Relay
Работаем только с юридическими лицами и ИП

Максимальный ток
20 А
Длина, мм
32
Ширина, мм
27.4
Высота, мм
19.3
Макс. напряжение, В
28
Напряжение пробоя изоляции, В
1500
Диапазон рабочих температур, °C
-40...+85
Способ монтажа
в отверстия на плату
Тип
Реле электромагнитное
Напряжение катушки, В
12
Контактная схема
1C
Аналог
TR90-12VDC-SC-C-R,NT90-N-C-S-DC18V-C-B,832-1C-S-12VDC,GU-SS-112D,HF105F-1/012D6-1ZS,SLA-12VDC-S-D-C,HK15F-DC12V-SH1C
Сфера применения
Power Relay
Тип тока
DC
Мощность катушки, Вт
0.93
Коммутируемое напряжение AC (пиковое)
240
Магнитная система катушки
Моностабильная
Едет на склад
3000
Сопротивление изоляции (при 500VDC) (mОм) 100
Напряжение пробоя между контактами 1500VAC
Напряжение пробоя между катушкой и контактами 1500VAC
Температурный диапазон -40...+70
Время срабатывания/отпускания 15ms/10ms
Наработка на отказ (механика) 10 000 000 циклов
Наработка на отказ (электрика)
 100 000 циклов
Вид контактов PCB, QUICK

Информация для заказа
