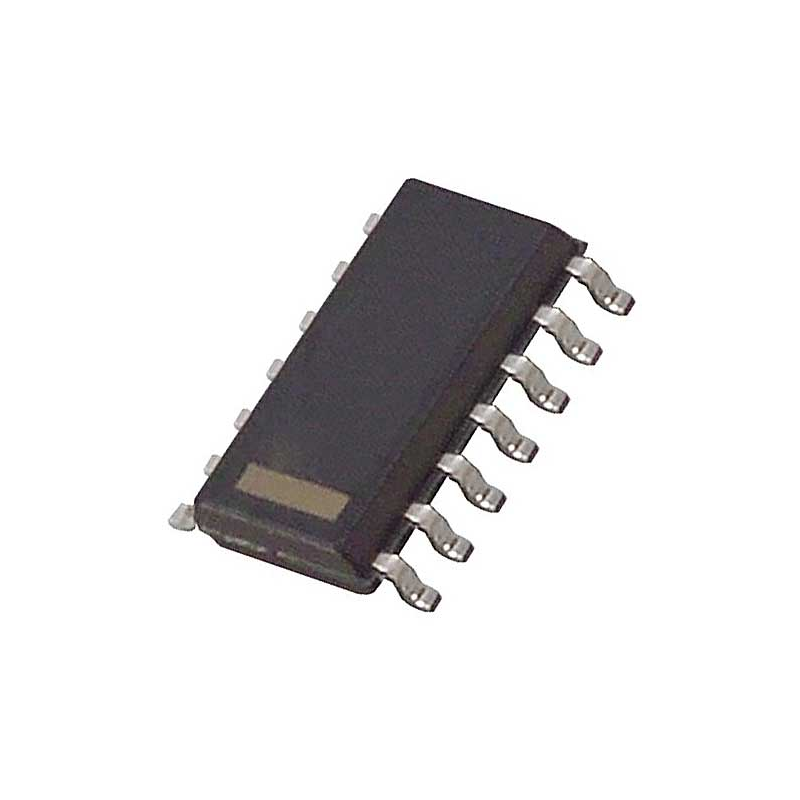

Логическая ИС SN74HC74DR

SN74HC74DR - это двойной триггер D-типа с положительным фронтом и предустановкой. Устройство SNx4HC74 содержит два независимых триггера D-типа, срабатывающих по положительному фронту. Низкий уровень на предустановленных (PRE) или чистых (CLR) входах устанавливает или сбрасывает выходы, независимо от уровней других входов. Когда PRE и CLR неактивны (высокий уровень), данные на входе данных (D), удовлетворяющие требованиям времени настройки, передаются на выходы по положительному фронту тактового импульса (CLK). Запуск часов происходит на уровне напряжения и не связан напрямую со временем нарастания CLK. После интервала времени удержания данные на входе D могут быть изменены, не влияя на уровни на выходах. Он подходит для ультразвуковых систем, лабораторного оборудования и пылесосов.
