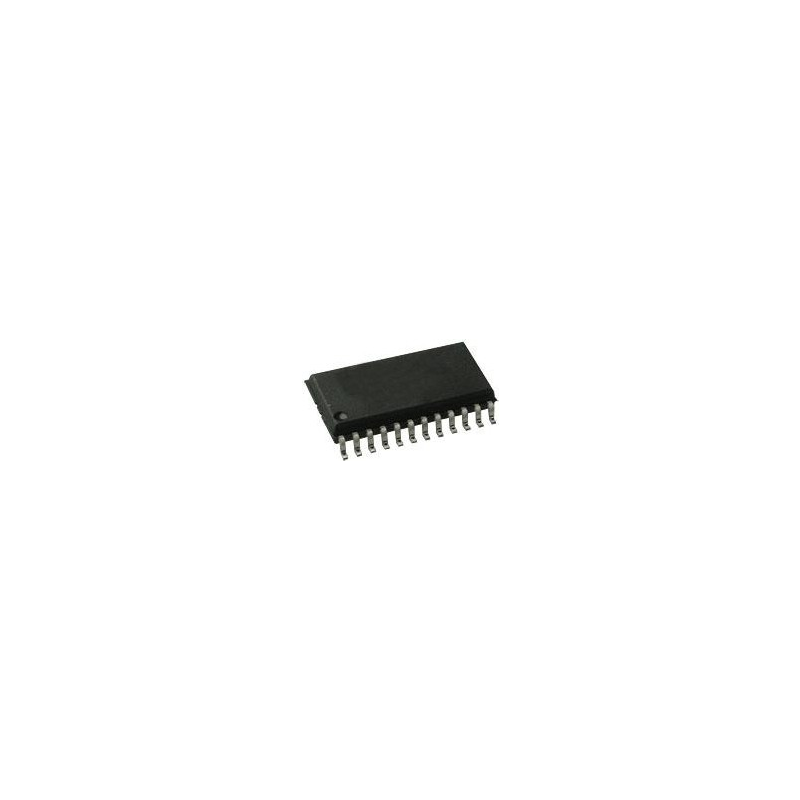

Микросхема MBI5026GP

Драйвер PrecisionDrive™ с шиной управления.

Корпус: SSOP24-150-0.64

16-ти канальный светодиодный драйвер MBI 5026 применяется в полноцветных светодиодных видео экранах, наружных и внутренних светодиодных дисплеях, графических и символьных светодиоодных дисплеях, информационных экранах, дорожных информационных системах, бегущих строках.

Выходы постоянного тока инвариантны к изменению напряжения на нагрузке. Подстройка выходного тока по редствам внешнего резистора.
Быстрый отклик тока на выходе:
OE(min): 200ns @IOUT < 60mA
OE(min): 400ns @IOUT = 60~100mA

В драйвере MBI 5026 реализованы технологии:

• PrecisionDrive™ - улучшения выходных характеристик и точности задания тока, как между каналами одной микросхемы, так и между отдельными корпусами микросхем.
• Входы с триггером Шмидта.
• 4-х проводной интерфейс.

Основные параметры:

Кол-во каналов	16
Точность соответствия тока между каналами	< ±3%
Точность соответствия тока между чипами	< ±6%
Выходной ток (mA)	5~90
Тактовая частота(MHz)	25
Напряжение питания (В)	5.0
Каскадирование светодиодов (В)	17

Используемые корпуса:

CN: P-DIP24 -300-2.54 GN: P-DIP24 -300-2.54  CNS: SP-DIP24 -300-1.78 GNS: P-DIP24 -300-1.78	CD: SOP24-300-1.27 GD: SOP24-300-1.27 CF: SOP24-300-1.0  GF: SOP24-300-1.0	CP/CPA: SSOP24-150-0.64 GP/GPA: SSOP24-150-0.64

Структурная схема:

Описание выводных контактов:

Номер контакта - Обозначение	Функция
GND	Заземление GND
SDI	Вход последовательной шины данных
CLK	Вход тактовой частоты
LE	Строб данных
OUT 0-15	Выход
OE	Разрешение выхода
SDO	Выход последовательной шины данных
R-EXT	Программирование тока (внешний резистор)
VDD	Питание
