Микросхема MBI5168GN (DIP-16)

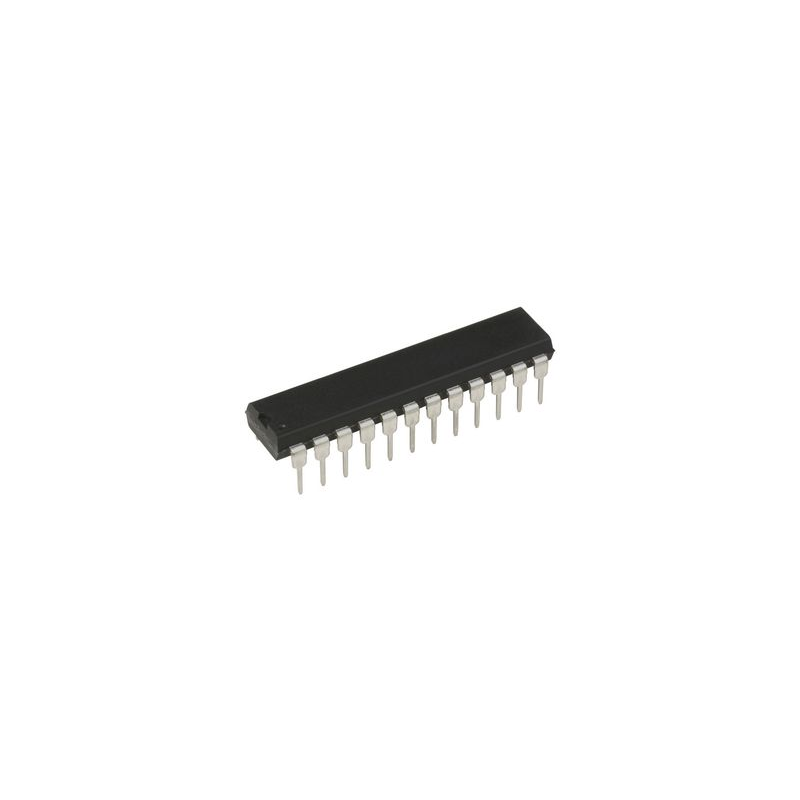

Изображение MBI5168GN
*Реальное изображение товара может отличаться

Корпус
DIP-16
Тип
Драйвер светодиодов

Восьмиканальный светодиодный драйвер MBI 5168 применяется в полноцветных светодиодных видео экранах, наружных и внутренних светодиодных дисплеях, графических и символьных светодиоодных дисплеях, информационных экранах, дорожных информационных системах, бегущих строках.

Выходы постоянного тока инвариантны к изменению напряжения на нагрузке. Подстройка выходного тока по редствам внешнего резистора.
Быстрый отклик тока на выходе:
OE(min): 200ns @IOUT < 60mA
OE(min): 400ns @IOUT = 60~100mA

В драйвере MBI 5168 реализованы технологии:

  • PrecisionDrive™ - улучшения выходных характеристик и точности задания тока, как между каналами одной микросхемы, так и между отдельными корпусами микросхем.
  • Входы с триггером Шмидта.
  • 4-х проводной интерфейс.

Используемые корпуса:

P-DIP16-300-2.54
Вес 1.02 г
SOP16-150-1.27
Вес 0.13 г
SOP16-300-1.27
Вес 0.37
SSOP16-150-0.64
Вес 0.07 г
светодиодный драйвер в корпусе микросхемы p-dip16 sop16 - микросхема светодиодного драйвера Macroblock macroblock sop16 светодиодный драйвер ssop16


Структурная схема:

структурная схема функционирования светодиодного драйвера macroblock
Описание выводных контактов:

контакты микросхемы драйвера управления светодиодами macroblock

Номер контакта - Обозначение Функция
1 - GND Заземление GND
2 - SDI Вход последовательной шины данных
3 - CLK Вход тактовой частоты
4 - /LE Строб данных
5-12 - OUT 0-7 Выход
13 - /OE Разрешение выхода
14 - SDO Выход последовательной шины данных
15 - R-EXT Программирование тока (внешний резистор)
16 - VDD Питание
