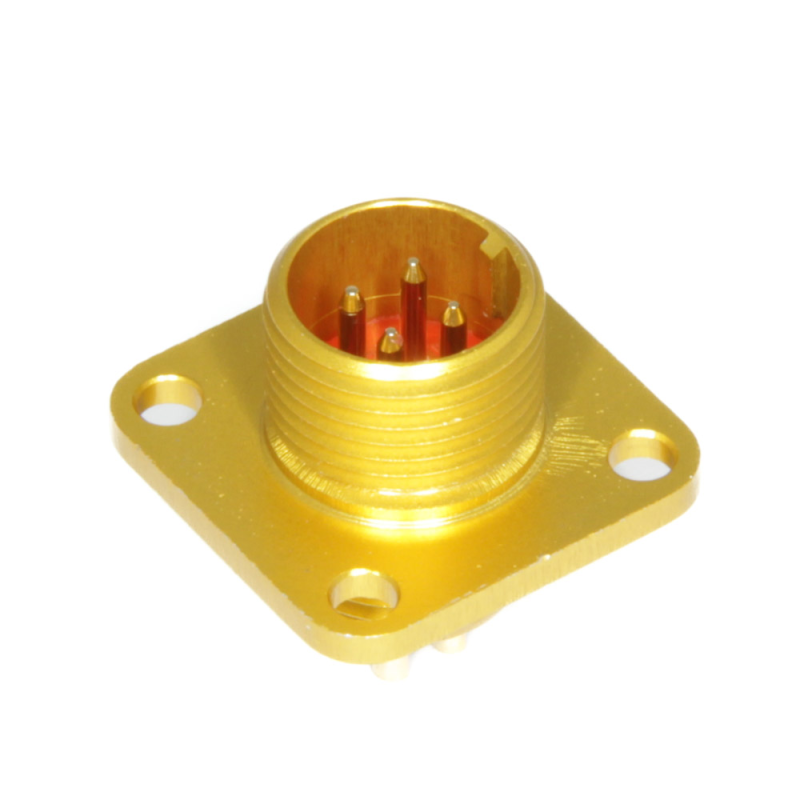

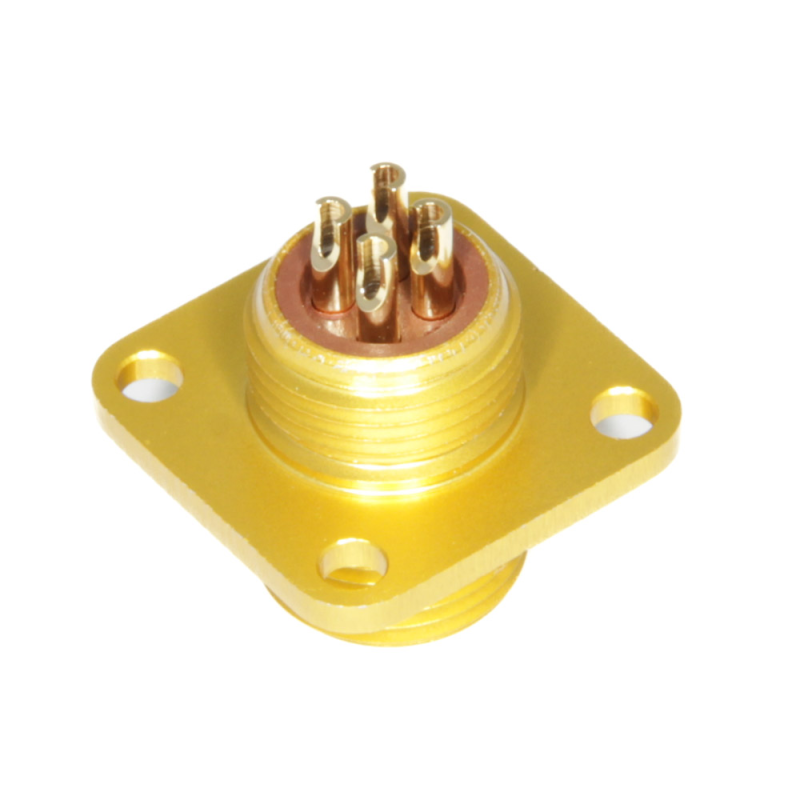

Разъём PY04-4M-Y-AU yellow

Цилиндрические соединители серии PY04 (аналоги русской серии РС) производятся по всем русским стандартам техники. Предназначены для работы в цепях постоянного, переменного и импульсного тока. Благодаря более маленьким габаритам и облегченному весу эти соединители широко используются в электромеханических соединениях. Сочленение соединителей - резьбовое. Материал изолятора выпускают двух видов: пластмассовый и карболит. Цвет корпуса: желтый и зеленоватый.



Технические характеристики

Рабочий ток, А	5
Рабочая температура, °C	-55 ... +125
Атмосферное давление, Па	101 000 ... 6,7
Относительная влажность	40±2°C до (93±2/3)%
Вибрация, ускорение	10 ... 2000 Гц, 196 м/с2
Удар, м/с2	490
Сопротивление контактов, Ом	< 0,005
Сопротивление изолятора, МОм	Нормальная температура среды > 1000   Повышенная температура среды > 500   Тропическая среда > 50
Герметичность, атмосферное давление не более, МПа	0,2
Уровень IP	68
Количество сочл.- расчл.	500



Соединитель выдерживает погружение в воду на 30 минут на глубину 1 м.





Обозначение соединителей серии PY04

PY04	4	-	T/Z
1	2	-	4

1. PY04 - тип соединителя
2. 4 (7, 10, 19, 32) – количество контактов
3. T - вилка Z - розетка

Информация для заказа
