Схема маркировки кабеля витая пара: U(S,F,SF) / U(F) TP ,где
U(S,F,SF)* - буквенный код перед обратной чертой обозначает тип общего экрана для всего кабеля;
U(F) TP* - буквенный код после черты обозначает тип индивидуального экранирования для каждой витой пары.
*U = unshielded, без экрана
*F = foil, фольга
*S = braided screening, оплётка из проволоки (только внешний экран)
*TP = twisted pair, витая пара

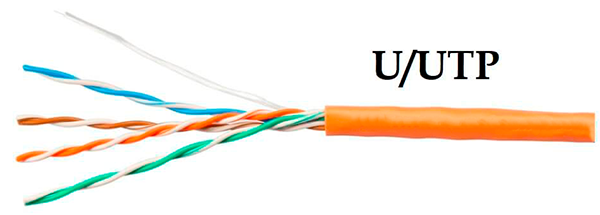

U/UTP (экран общий - U нет / экран витых пар - U нет), общепринятое название - UTP

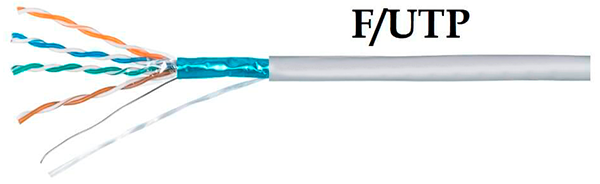

F/UTP (экран общий - F фольга / экран витых пар - U нет), общепринятое название - FTP, STP, ScTP

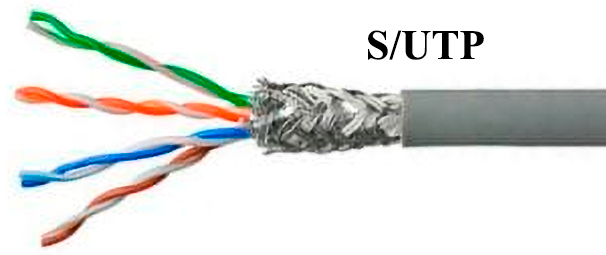

S/UTP (экран общий - S оплетка / экран витых пар - U нет), общепринятое название - STP, ScTP

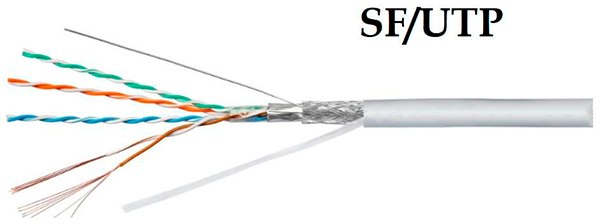

SF/UTP (экран общий - S оплетка + F фольга / экран витых пар - U нет), общепринятое название - SFTP, S-FTP, STP

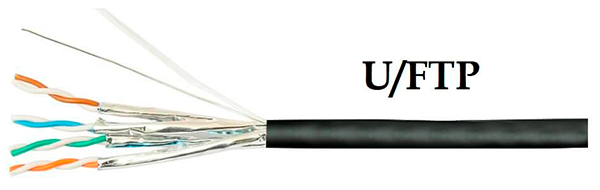

U/FTP (экран общий - U нет / экран витых пар - F фольга), общепринятое название - STP, ScTP, PiMF

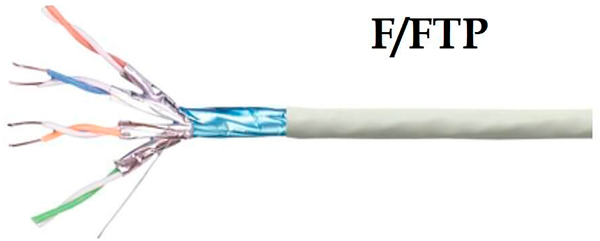

F/FTP (экран общий - F фольга / экран витых пар - F фольга), общепринятое название - FFTP

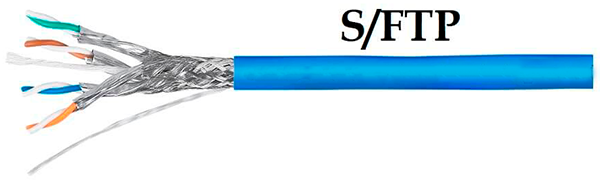

S/FTP (экран общий - S оплетка / экран витых пар - F фольга), общепринятое название - SSTP, SFTP, STP PiMF

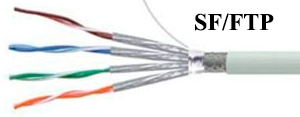

SF/FTP (экран общий - S оплетка + F фольга / экран витых пар - F фольга), общепринятое название - SSTP, SFTP
Кабели Ethernet первого поколения категории 1 (CAT1), которые были официально представлены примерно в 1983 году, были способны передавать данные только в виде голоса в телефонных сетях. Кабели CAT1 состояли всего из одной пары изолированных медных проводов и обычно имели толстую внешнюю оболочку. Кабели категории 1 работают на частоте от 100 до 400 кГц или максимум 1000 кГц и могут передавать голос только со скоростью теоретического 1 мегабит в секунду. Кабели Ethernet CAT1 в основном не использовали разъемы, а подключались непосредственно к телефонным панелям.

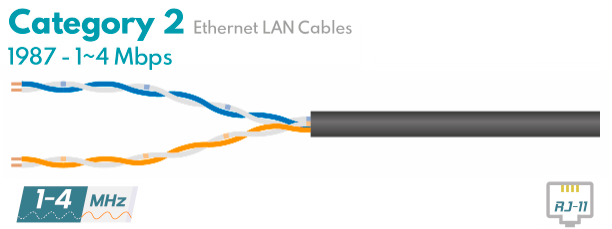

Второе поколение кабелей Ethernet относится к категории 2 (CAT2), которое было представлено в 1987 году и впервые использовалось в сетях Token Ring. В телефонных сетях кабели CAT2 способны передавать данные в виде голосовых сигналов. Кабели категории 2 (CAT2) состоят всего из двух пар изолированных медных проводов и обычно имеют внешнюю оболочку. Кабели категории 2 работают на частоте от 1 МГц до 4 МГц и могут передавать данные со скоростью от 1 до 4 Мегабит в секунду. Использовались кабели Ethernet CAT2 с разъемами RJ11, совместимыми со старыми голосовыми телефонами.

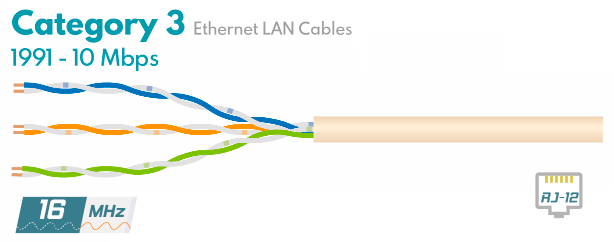

Кабели Ethernet третьего поколения относятся к категории 3 (CAT3). Он состоит из 3 пар изолированных медных проводов, изолированных во внешней оболочке. Кабели Ethernet CAT 3 были впервые использованы в 1991 году и представили стандарт Ethernet 10-BaseT. Кабель категории 3 (CAT3) может использоваться с частотой до 16 МГц, что обеспечивает пропускную способность передачи данных 16 Мегабит в секунду. Однако более высокая скорость CAT3 по сравнению с CAT2 ограничила расстояние их прокладки до 100 метров, что стало стандартным расстоянием для большинства кабелей категории, появившихся после него. Кабели Ethernet CAT3 использовались с разъемами RJ12, которые, как и разъемы RJ11.

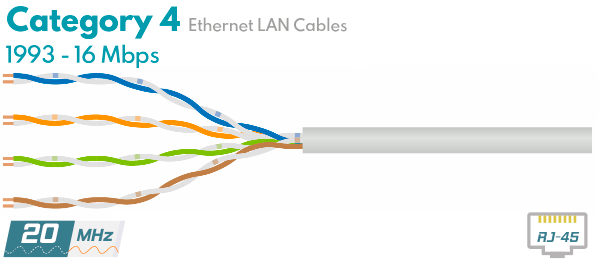

Кабели Ethernet четвертого поколения категории 4 (CAT4) содержали 4 пары изолированных медных проводов, изолированных во внешней оболочке. 4 пары скрученных медных проводов, используемые в CAT4, стали стандартом для всех будущих кабелей CAT. Следовательно, в кабелях CAT4 в 1993 году впервые использовался разъем RJ45, который оставался наиболее распространенным сетевым разъемом Ethernet в течение многих лет, даже сегодня. Кабель категории 4 (CAT4) имеет частотный диапазон до 20 МГц, обеспечивая скорость передачи данных 16 Мегабит в секунду. Кабели CAT4 работают со стандартом Ethernet 10-BaseT, но он также использовался в сетях Token Ring в качестве преемника кабелей CAT2.

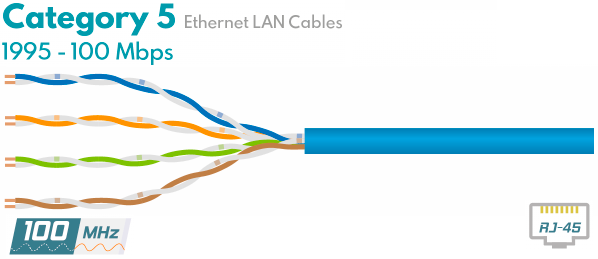

Пятое поколение кабелей Ethernet категории 5 (CAT5) продолжило структуру четырех витых пар, но они были первыми, в которых использовался наиболее распространенный стандарт 100Base-T.Стандарт Ethernet в 1995 году. Кабели CAT5 повышали частоту сигнала с 20 МГц до 100 МГц, и они могли достигать пропускной способности 100 Мегабит в секунду по кабелю длиной 100 метров. Поколение категории 5 появилось во время интернет-бума с 1995 по 2001 год, что сделало его самым известным стандартом кабеля Ethernet в истории. Кабели CAT5 обычно заканчиваются разъемами RJ45, что является наиболее распространенным стандартом.

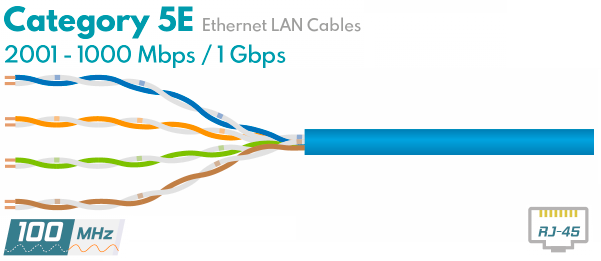

CAT5e — это улучшенная версия CAT5, пятого поколения кабелей Ethernet. В 2001 году были изобретены кабели категории 5e, позволяющие увеличить пропускную способность в 10 раз по сравнению с кабелем CAT5. Кабели CAT5e первыми достигли 1000Base-T. Стандарт Ethernet с полосой пропускания 1 гигабит в секунду, использующий ту же частоту 100 МГц, что и CAT5. CAT5e помог техническим специалистам создавать более крупные и сложные сетевые структуры локальной сети, хотя радиус их действия составлял всего 55 метров. Они также использовали тот же разъем RJ45, что сделало его еще более популярным.

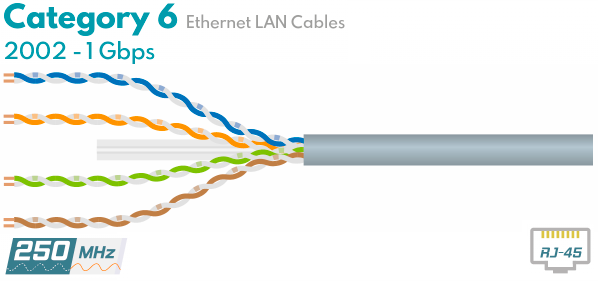

Шестое поколение кабелей Ethernet категории 6 (CAT6) внесло наиболее важные изменения в структурную конструкцию кабеля Ethernet. В 2002 году кабели CAT6 были первыми, у которых был центральный крестообразный делитель, который изолировал 4 пары изолированных медных проводов друг от друга для устранения перекрестных помех. Мало того, изолированные пары в CAT6 имели более тугие и короткие скрутки, а некоторые кабели CAT6 имели электромагнитный экран под оболочкой, что помогало еще больше снизить перекрестные помехи. В кабелях категории 6 использовалась частота 250 МГц для достижения пропускной способности кабелей CAT5e — 1 гигабит в секунду, но они могли достигать стандарта полного расстояния — 100 метров. В некоторых случаях кабели CAT6 использовались для сетей со скоростью 10 Гбит/с, но это ограничивало их расстояние до 55 метров.

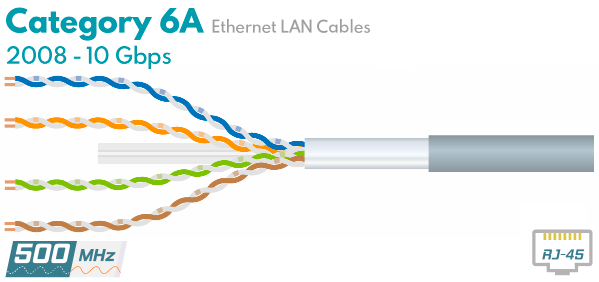

CAT6A был представлен в 2008 году как улучшенная версия CAT6 и первым достиг 10GBase-T стандарт Ethernet. Он использовал удвоенную частоту, до 500 МГц, и мог достигать стандарта 100 метров даже при передаче со скоростью 10 гигабит в секунду. Кабели расширенной категории 6 (CAT6A) сохранили конструкцию CAT6 и использование разъемов RJ45 в стандартной комплектации. Однако они обычно использовались для приложений центров обработки данных, а не для офисных и домашних сетей.

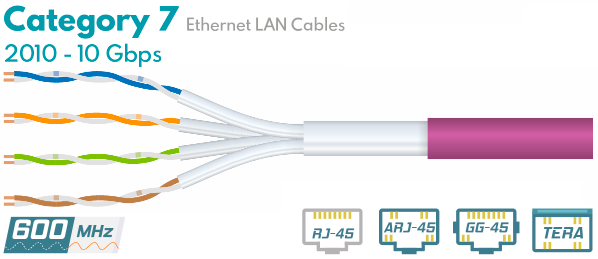

Седьмое поколение кабелей Ethernet категории 7 (CAT7) главным образом отличается от CAT6A тем, что делает обязательным использование экранированных кабелей, а также увеличивает частоту до 600 МГц. Кабели категории 7, представленные в 2010 году, также имели обязательный внутренний экран вокруг каждой витой пары в дополнение к центральному крестообразному разделителю. Кабели CAT7 поддерживают 10GBase-T. Стандарт Ethernet, обеспечивающий пропускную способность 10 гигабит в секунду по кабелю длиной 100 метров. Однако они были первым поколением, которое начало использовать дополнительные разъемы, такие как ARJ45, GG45 и TERA, но сохранило совместимость с RJ45. Как и кабели CAT6A, кабели CAT7 можно использовать дома или в офисе, но в основном они используются в центрах обработки данных и профессиональных средах.

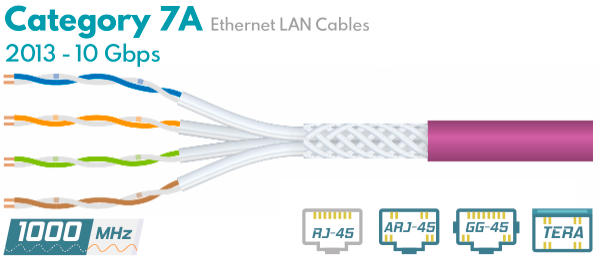

Стандарты CAT7A представляют собой расширенную версию CAT7. Кабели расширенной категории 7 (CAT7A) имеют высокую частоту, достигающую 1000 или 1200 МГц, что позволяет им передавать данные со скоростью до 40 Гигабит в секунду на расстояние до 55 метров. В некоторых случаях для второго подключения используются кабели CAT7A на 100 Гигабит, но только до 15 метров. Как и его предшественник, стандарт CAT7A совместим с разъемами RJ45, ARJ45, GG45 и TERA. Из-за этого он в основном используется и в центрах обработки данных, и в профессиональных приложениях.

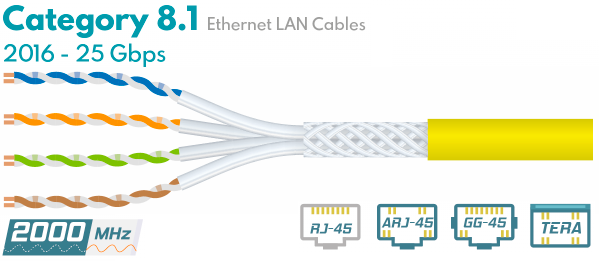

Во-первых, стандарт CAT8.1 был впервые представлен в 2016 году, тогда он назывался CAT8. Это был первый кабель Ethernet, способный передавать до 25 гигабит в секунду на расстояние более 100 метров. CAT8.1 также может передавать 40 гигабит в секунду, но только на расстояние до 33 метров. Кабель CAT8.1 может быть оконцован разъемами RJ45, ARJ45, GG45 или TERA и может использоваться для домашних и офисных сетей или в центрах обработки данных и профессиональных приложениях.

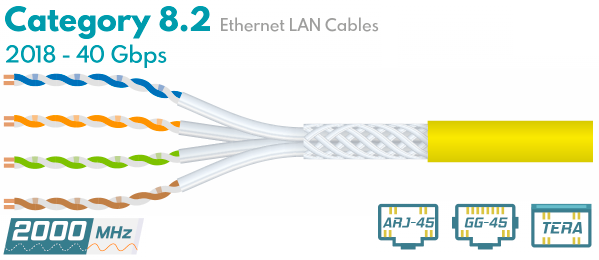

Кабели CAT8.2 используют ту же частоту 2000 МГц, но они используются для 40GBase-T. Ethernet-соединения. Это означает, что кабель CAT8.2 может передавать данные со скоростью 40 Гигабит в секунду и на расстояние до 100 метров. Кроме того, еще одним существенным отличием кабелей CAT8.2 является то, что они отказались от разъема RJ45 и могут быть оконцеваны только разъемами ARJ45, GG45 и TERA. Таким образом, кабель CAT8.2 особенно используется в центрах обработки данных и профессиональных приложениях.
