DMX-контроллер К3-DIN

Документация

Технические характеристики

Описание

3-канальный контроллера К3-DIN для управление светодиодным оборудованием.

• Каналов: 3.
• Максимум нагрузки на каждый канал: 10А.
• Суммарный допустимый максимум по нагрузке: 30А.
• Диапазоны напряжения: 7-24В.

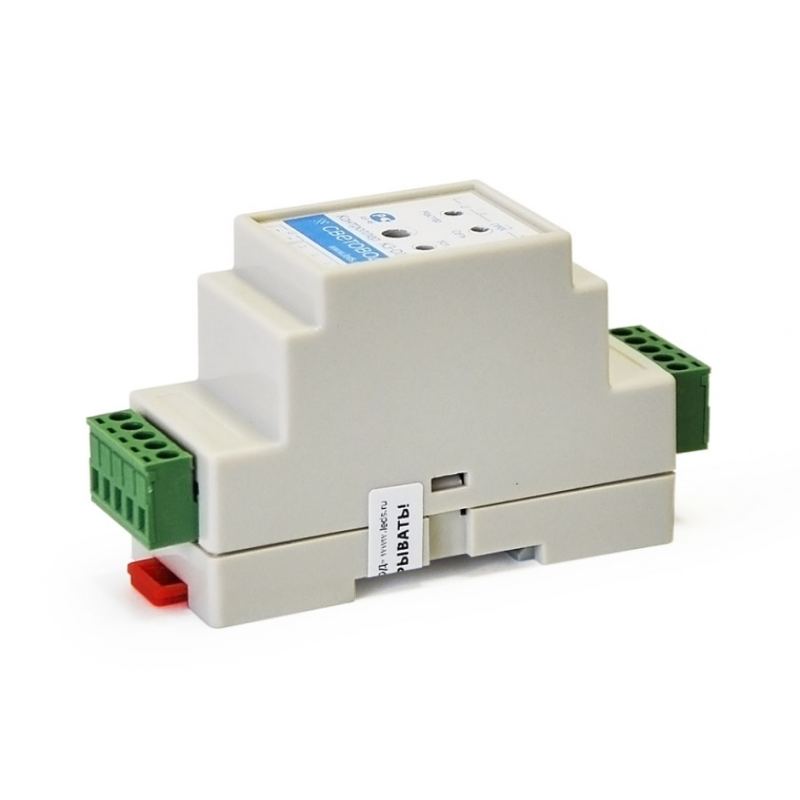

Выполнение светодиодного контроллера К3-DIN: корпус на DIN-рейке.

При разработке прибора мы ставили своей целью обеспечить контроллер энергонезависимой памятью, позволяющей хранить 32 различных варианта/сценария управления работой периферийных объектов (элементов) светового оборудования. Созданный нами контроллер способен в любом заданном порядке проигрывать эти сценарии, обеспечивая при этом плавное, постепенное или динамичное, мгновенное изменение параметров яркости и цвета свечения светодиодных приборов.

Инфракрасный пульт позволяет дистанционно управлять режимами работы подключенной светодиодной сети по каналу DMX-512. Разработанный нами программный софт — Light Control — обеспечивает эффективное подключение к компьютеру.

Создание любого нового сценария контроллера К3-DIN осуществляется специальной программой Virtal Light. Его перепрограммирование объективно нельзя считать сложным, так как можно осуществить даже дома.

При использовании преобразователя интерфейсов USB-RS-485 все контроллеры серий «К» могут быть легко подключены к компьютеру.

Часто используемый для организации каскадной структуры сети множественных диммируемых каналов режим типа Master/Slave (Ведущий/ Ведомый) может быть легко реализован с помощью нашего светодиодного контроллера К3-DIN.

Наши разработчики предусмотрели возможность использования контроллера К3-DIN автономным источником сигналов DMX-512, обеспечивающих управление всеми возможными устройствами, использующих этот протокол управления: сканерами, диммерами, вращающимися головками, дымовыми пушками, стробоскопами, зенитными прожекторами и т.д.

• Тип выходного каскада:открытый сток
• Потребляемый ток:30 мА
• Максимальная нагрузка на один канал:10 А
• Максимальная суммарная нагрузка:30 А
• Число градаций яркости:256
• Частота обновления информации:90 Гц
• Защита от короткого замыкания
• Количество программ (сценариев):32
• Интерфейс управления:DMX-512, RS-485
• Напряжение питания нагрузки:не более 24 В
• Число каналов в режиме «Мастер»:64
• Дистанционное управление:пульт ИК
